Carrier 16TJ
 |

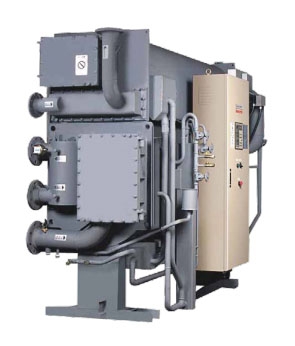

Чиллеры Carrier 16TJ Одноступенчатый абсорбционный чиллер Carrier с паровым нагревом Холодопроизводительность: 352,0 — 2461,0 кВт |
Описание
Пятнадцать типоразмеров с номинальной холодопроизводительностью от 352,0 до 2461,0 кВт.
- Машины работают по абсорбционному холодильному циклу, источником тепла служит пар низкого давления.
- Возможность расширения диапазона критических требований к охлаждению. Критические холодильные нагрузки снимаются с минимальным электрическим потреблением.
- Не используют фреоны, поэтому являются экологически безопасной альтернативой традиционным холодильным машинам.
- Сведен к минимуму эффект глобального потепления за счет существенного сокращения потребления энергии и не приводит к образованию парниковых газов.
- Наличие небольшого количества движущихся деталей обеспечивает бесшумную работу без вибраций и гарантирует высокую надежность.
- Компактность. Все агрегаты полностью собраны на заводе, что значительно сокращает площади, необходимые для монтажа.
- Автоматическая система диагностики контролирует условия эксплуатации и обеспечивает стабильную работу.
- Высокоточная система управления.
- Абсорбционные насосы с инверторным управлением (опция) для уменьшения потребляемой энергии.
- Высокая эффективность системы очистки сохраняет производительность агрегата и сводит к минимуму требования к техническому обслуживанию.
- Современные защитные устройства гарантируют повышенную безопасность эксплуатации.
Основные компоненты.
- испаритель
- конденсатор
- низкотемпературный генератор
- высокотемпературный генератор
- абсорбер
- низкотемпературный теплообменник
- высокотемпературный теплообменник
- панель управления
- насосы абсорбента 2 шт.
- насос хладагента
- продувочный насос
Вспомогательные компоненты.
Система продувки.
- камера продувки
- эжектор и влагоуловитель
- трубопроводы и различные ручные клапаны
- палладиевая ячейка с нагревателем
- вакуумный насос
- маслоотделитель
Предохранительные устройства.
- ручной продувочный клапан
- разгрузочный газовый клапан
- сервисные клапаны на линии охлаждающей воды
- сервисные клапаны на линии охлажденной воды
- сервисные клапаны на линии хладагента
- сервисные клапаны на линии разбавленного раствора
- сервисные клапаны на линии концентрированного раствора
- промежуточные клапаны
- реле протока охлажденной воды
- реле давления генератора
- манометр
- датчики температуры
Панель управления.
Все основные и вспомогательные элементы электрически подключаются к панели управления. Панель управления монтируется на заводе и включает в себя единственную точку подключения питания чиллера.
- плата управления
- размыкатель
- изолятор
- плата подключения питания
- клеммные колодки для электропитания
- клеммные колодки для заземления
- автоматический выключатель
- главный выключатель
- трансформатор
- световая индикация
Характеристики
| 16TJ | 11 | 12 | 13 | 14 | 21 | |
| Габаритные размеры (ДхШхВ) | мм | 2680x1295x2215 | 2680x1295x2215 | 3690x1295x2215 | 3690x1295x2215 | 3770x1455x2350 |
| Номинальная холодопроизводительность | кВт | 352 | 422 | 527 | 633 | 738 |
| Рабочая масса | кг | 3900 | 4100 | 5000 | 5200 | 6400 |
| 16TJ | 22 | 23 | 24 | 31 | 32 | |
| Габаритные размеры (ДхШхВ) | мм | 3770x1455x2350 | 4850x1455x2350 | 4850x1455x2350 | 4910x1515x2620 | 4910x1515x2620 |
| Номинальная холодопроизводительность | кВт | 844 | 985 | 1125 | 1266 | 1407 |
| Рабочая масса | кг | 6700 | 7800 | 8200 | 10100 | 10500 |
Документация
Техническая информация Carrier 16TJ
