Carrier 30HXC
 |

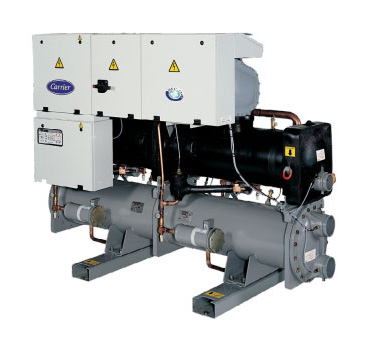

Чиллер Carrier 30HXC Водоохлаждаемый чиллер Carrier с винтовыми компрессорами Хладагент: R134А Холодопроизводительность: 287,0 — 1302,0 кВт |
Холодильные машины 30НХС, оснащенные водоохлаждаемым конденсатором, разработаны с учетом современных требований и отличаются следующими особенностями:
- не содержащий хлора хладагент HCF 134a;
- винтовые компрессоры; габариты, обеспечивающие возможность пронести холодильную машину через стандартный дверной проем;
- испарители и конденсаторы, допускающие возможность механической очистки.
В целях обеспечения оптимальной эффективности холодильного контура установки оборудованы системой электронно-цифрового контроля PRO,DIALOG Plus.
Описание
Семнадцать типоразмеров с номинальной холодопроизводительностью от 287,0 до 1302,0 кВт.
- Система управления Pro-Dialog Plus для оптимизации эффективности холодильного контура.
- Используется озонобезопасный, нетоксичный, не воспламеняющийся хладагент- R-134a.
- Винтовые компрессоры обеспечивают тихую работу с низким уровнем вибрации.
- Управление полностью автоматизировано и включает в себя диагностику.
- Два независимых холодильных контура.
- Компрессор спроектирован с учетом оптимизации эффективности.
- Стартер «звезда — треугольник» для ограничения пускового тока (для моделей ЗОНХС 080-190).
- Простота монтажа — компактная конструкция, проходит через стандартный дверной проем. Для упрощения установки поставляется в укомплектованном виде. Не требует установки дополнительных элементов управления, таймеров, стартеров и др.
- Имеет один электроввод и один выключатель для моделей ЗОНХС 080 до 190, по одному электровводу и выключателю на каждый контур для моделей ЗОНХС 200 до 375.
- Простота в эксплуатации. Механическая очистка испарителя и конденсатора. Компрессоры с двумя винтами, требующие минимального обслуживания.
- Возможность получения холодоносителя на выходе из испарителя с температурой до-10°С.
Опции
- Вентиль на линии всасывания компрессора
- Испаритель и конденсатор с количеством заходов на 1 меньше
- Испаритель и конденсатор для работы с давлением воды 21 бар
- RS485 коммуникационный интерфейс с JBus, BACnet, LON протоколом
- Электронный пускатель компрессора (ЗОНХС 200-375)
- Щит управления IP44C
- Исполнение для работы при повышенной температуре конденсации и в режиме нереверсивного теплового насоса
- Изменяемая сторона подвода воды к испарителю и конденсатору
- Щит управления в тропическом исполнении
- Стартер на насосы испарителя и конденсатора
- Трехходовой регулирующий клапан на конденсаторе
- Рекуперация тепла
- Низкая температура холодоносителя на выходе из испарителя от +4 °С до -6 °С
- Низкая температура холодоносителя на выходе из испарителя от 0 °С до -10 °С
Характеристики
| 30HXC | 080 | 090 | 100 | 110 | 120 | |
| Габаритные размеры (ДхШхВ) | мм | 2558х980х1800 | 2558х980х1800 | 2558х980х1800 | 2565х980х1850 | 3275х980х1816 |
| Количество, контур A | шт | 1 | 1 | 1 | 1 | 1 |
| Количество, контур B | шт | 1 | 1 | 1 | 1 | 1 |
| Компрессор | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | |
| Номинальная потребляемая мощность | кВт | 53,0 | 62,0 | 67,0 | 76,0 | 80,0 |
| Номинальная холодопроизводительность | кВт | 287,0 | 312,0 | 348,0 | 375,0 | 413,0 |
| Рабочая масса | кг | 2274 | 2279 | 2302 | 2343 | 2615 |
| Сезонный показатель энергоэффективности (ESEER) | кВт | 5,6 | 5,4 | 5,3 | 5,3 | 5,2 |
| Холодильный коэффициент (EER) | кВт | 5,0 | 4,8 | 4,8 | 4,6 | 4,9 |
| 30HXC | 130 | 140 | 155 | 175 | 190 | |
| Габаритные размеры (ДхШхВ) | мм | 3275х980х1816 | 3275х980х1816 | 3275х980х1816 | 3275х980х1940 | 3275х980х1940 |
| Количество, контур A | шт | 1 | 1 | 1 | 1 | 1 |
| Количество, контур B | шт | 1 | 1 | 1 | 1 | 1 |
| Компрессор | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | |
| Номинальная потребляемая мощность | кВт | 89,0 | 102,0 | 112,0 | 121,0 | 129,0 |
| Номинальная холодопроизводительность | кВт | 450,0 | 510,0 | 543,0 | 600,0 | 652,0 |
| Рабочая масса | кг | 2617 | 2702 | 2712 | 3083 | 3179 |
| Сезонный показатель энергоэффективности (ESEER) | кВт | 5,2 | 5,2 | 4,8 | 5,0 | 5,0 |
| Холодильный коэффициент (EER) | кВт | 4,7 | 4,7 | 4,6 | 4,7 | 4,7 |
| 30HXC | 200 | 230 | 260 | 285 | 310 | |
| Габаритные размеры (ДхШхВ) | мм | 3903х1015х1980 | 3924х1015х2060 | 3924х1015х2060 | 3924х1015х2060 | 4533х1015х2112 |
| Количество, контур A | шт | 2 | 2 | 2 | 2 | 2 |
| Количество, контур B | шт | 1 | 1 | 1 | 1 | 2 |
| Компрессор | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | |
| Номинальная потребляемая мощность | кВт | 140,0 | 164,0 | 192,0 | 195,0 | 221,0 |
| Номинальная холодопроизводительность | кВт | 701,0 | 814,0 | 899,0 | 987,0 | 1109,0 |
| Рабочая масса | кг | 3873 | 4602 | 4656 | 4776 | 5477 |
| Сезонный показатель энергоэффективности (ESEER) | кВт | 5,1 | 5,1 | 5,0 | 5,1 | 5,5 |
| Холодильный коэффициент (EER) | кВт | 4,7 | 4,7 | 4,5 | 4,8 | 4,8 |
| 30HXC | 345 | 375 | ||||
| Габаритные размеры (ДхШхВ) | мм | 4533х1015х2112 | 4533х1015х2112 | |||
| Количество, контур A | шт | 2 | 2 | |||
| Количество, контур B | шт | 2 | 2 | |||
| Компрессор | Полугерметичный, двухвинтовой | Полугерметичный, двухвинтовой | ||||
| Номинальная потребляемая мощность | кВт | 250,0 | 263,0 | |||
| Номинальная холодопроизводительность | кВт | 1207,0 | 1302,0 | |||
| Рабочая масса | кг | 5553 | 5721 | |||
| Сезонный показатель энергоэффективности (ESEER) | кВт | 5,4 | 5,3 | |||
| Холодильный коэффициент (EER) | кВт | 4,6 | 4,7 | |||
